除塵風機管道膨脹節的分類及構造
除塵風機管道膨脹節主要適用于除塵系統，分類金屬波紋補償器和非金屬膨脹節。除塵系統是由許多捕集、輸送和凈化含塵氣體設備組成，其中包括集氣吸塵設備、凈化設備、輸氣管道、風機、消聲和減振設備，粉塵輸送設備等。如果是高溫煙氣，還要有煙氣冷卻降溫設備、管道膨脹節等補償設備。
一、 除塵管道膨脹節工作環境簡述
|
技術數據 |
成分 |
理化常數 |
|
氣體 |
空氣/氮、氧、二氧化碳、氫氣 |
28.98 |
|
水汽 |
飽和水蒸氣 |
13.7 |
|
粉塵 |
硝石、煤粉、鋁粉、鐵粉、炭黑等 |
游離的二氧化硅含量 |
|
物料 |
煙煤、無煙煤、褐煤、泥煤、焦炭 |
安息角 |
二、 管道膨脹節 常用在除塵上的類型
由于除塵管道分為圓形管道和方形管道，因此常用的管道膨脹節為圓形波紋補償器和方形/矩形非金屬膨脹節。除塵系統一般均與工藝設備詳解，都收到工藝設備振動的影響。除塵設備在工作是，也會有漏風出現。設備漏風主要發生在觀察孔、檢修孔、檢修門、法蘭連接處及焊縫處，一般漏風率在1.5%-15%之間。如現場對于漏風量有要求，小于3%，此時管道膨脹節的選型建議為圓形或者矩形波紋補償器。具體結構如下：
三、 常用的管道膨脹節的主要作用
1. 金屬波紋補償器用途：利用自身不銹鋼波紋管的壓縮/伸長量來補償管道的熱脹冷縮位移，且密封性99%以上，不漏風；

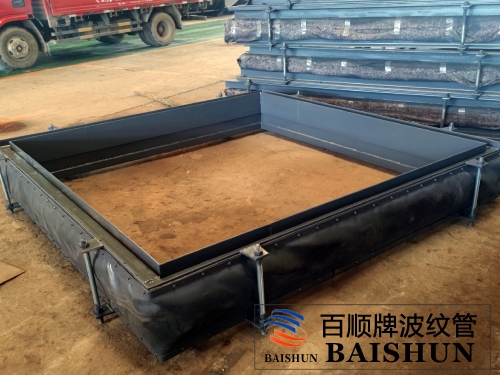

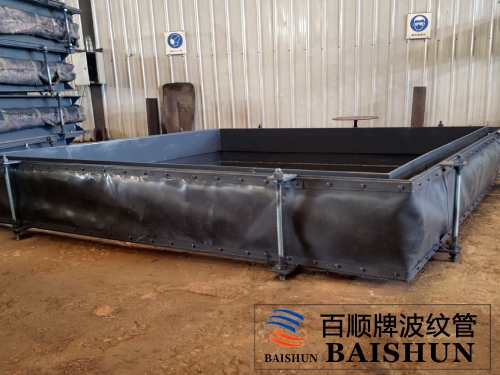

2. 非金屬補償器作用：利用結構中柔性部分的壓縮，錯位，來補償管道熱漲冷縮，可以在較小的安裝范圍內補償較大的位移，也可以調整因管道安裝造成的誤差。
四、 除塵管道膨脹節采購指標
|
指標 |
參數 |
|
壓力 |
Kpa，負壓 |
|
溫度 |
低于300℃ |
|
介質 |
除塵灰，空氣 |
|
口徑 |
DW; L*W |
|
高度 |
h |
|
補償量 |
mm |
|
管道材質 |
碳鋼/不銹鋼 |
|
連接方式 |
焊接/法蘭連接 |
除塵風機管道膨脹節主要適用于風機的進出口，因此管道膨脹節也分為進口和出口兩種，一般的進口處為圓形波紋補償器，出口則為方形。在此處除了滿足管道補償的作用，也能起到減震的作用。
