高溫波紋補償器

當前位置：首頁>產品>波紋補償器>高溫波紋補償器

高溫波紋補償器也稱高溫軸向型膨脹節、高溫膨脹節、高溫伸縮節，可補償高溫管道的軸向變形，是由一組或兩組不銹鋼波紋管和碳鋼連接件組成，由于產品需承受高溫，承溫部分由噴涂、隔熱磚（由工程按裝施工）和隔溫層（產品制做時完成）二部分組成，能滿足用戶對產品承溫及產品使用壽命的需要。

產地：河北省>泊頭市

供應商：河北偉業波紋管制造有限公司

高溫波紋補償器詳細內容介紹

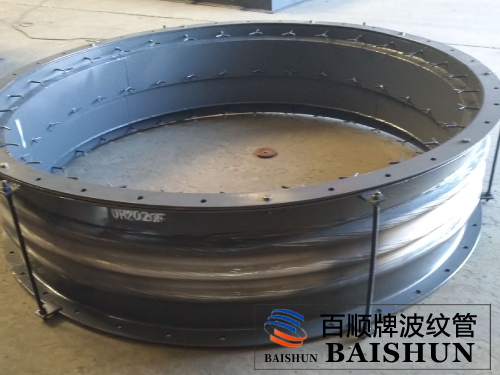

高溫波紋補償器也稱為高溫膨脹節、伸縮器、高溫伸縮節,可補償高溫管道的軸向變形，是由一組或兩組不銹鋼波紋管和碳鋼連接件組成。由于產品需承受高溫，承溫部分由噴涂、隔熱磚（由工程按裝施工）和隔溫層（產品制做時完成）二部分組成，_能滿足用戶對產品承溫及產品使用壽命的需要。

耐 高溫波紋補償器產品采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。同時也可根據用戶工作環境、條件以及疲勞破壞次數，為用戶研制其它類型和用途的高溫波紋補償器。該產品廣泛應用于鋼鐵、石油、化工、冶金、電力、給排水、建筑等行業。

一、高溫波紋補償器補償量計算方法：

膨脹節膨脹量Δx=α*ΔT*L

示例：某碳鋼管道，公稱通徑為DN（mm），工作壓力為P（MPa），介質高溫度Tmax（℃），低溫度Tmin（℃），安裝環境溫度To（℃），兩固定支座間管線安裝長度L（mm），此碳鋼管道安裝的高溫膨脹節膨脹量計算：
　　Δx=α*ΔT*L=α*（Tmax-Tmin/To）*L
Δx——碳鋼管道安裝的膨脹節膨脹量，mm
α——碳鋼管材線脹系數，mm/m·℃
ΔT——介質高溫度Tmax（℃）與低溫度Tmin（℃）/安裝環境溫度To（℃）之間差值，如果Tmin（℃）比To（℃）低，那么ΔT是取Tmax（℃）與Tmin（℃）之間差值，反之，ΔT則取Tmax（℃）與To（℃）之間差值。

L——碳鋼管道兩固定支座間管線安裝長度，mm

二、高溫波紋補償器常用的i連接方式：1.法蘭連接 2.焊接
