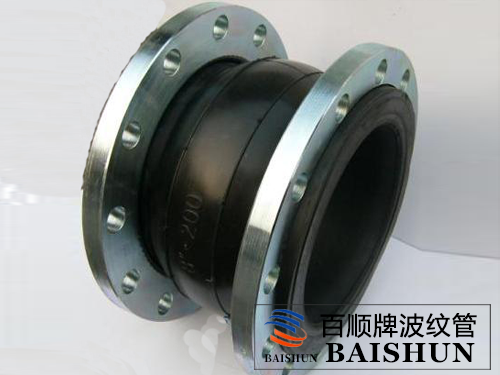

可曲撓橡膠接頭產品特點
1、可曲撓橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、根據材料不同可曲撓橡膠接頭可制成耐酸、耐堿、_、耐油、耐熱等各類品種，橡膠接頭適應多種介質和環境。
3、可曲撓橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、如可曲撓橡膠接頭架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、如可曲撓橡膠接頭管路壓力過高時，應用_螺栓將兩端法蘭連在一起。

橡膠接頭技術條件

橡膠接頭項目/型號	KXT-Ⅰ	KXT-Ⅱ	KXT-Ⅲ
工作壓力MPa（Kgf/cm2）	1（10）	1.6（16）	2.5（25）
爆破壓力MPa（Kgf/cm2）	2（20）	3（30）	4.5（45）
真空度KPa（mm/Hg）	53.3（400）	86.7（650）	100（750）
適用溫度℃	-15℃~115℃特殊可達-30℃~250℃
適用介質	空氣、壓縮空氣、水、海水、熱水、油、堿等。



公稱通徑、長度、位移數值與法蘭主要數據表

公稱通徑		長度 L	法蘭厚度 b	螺栓數	螺栓直徑 mm	螺栓孔中心 （圓直徑mm）	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸						伸長	壓縮
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	580	40	52	48	2390	25	35	30	10
2400	96	610	41	56	48	2600	25	35	30	10
2600	104	650	42	60	54	2810	25	35	30	10
2800	112	680	45	64	54	3020	25	35	30	10
3000	120	680	50	68	54	3220	25	35	30	10



 說明：
1.橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2.橡膠接頭根據材料不同可制成耐酸、耐堿、_、耐油、耐熱等各類品種，適應多種介質和環境。
3.橡膠接頭材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5.如管路壓力過高時，應用_螺栓將兩端法蘭連在一起。
6.法蘭連接標準采用GB4216.3-4216.5標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
