近日，我公司技術部召開了技術例會，會議主題是煤粉管道波紋補償器的疲勞壽命分析，煤粉管道補償器因其結構的特殊性，一般情況下疲勞壽命都比較大，因其工作溫度不同，故波紋管膨脹節的疲勞壽命也不同。會議由我公司技術部長曹部長主持。曹部長首先介紹了煤粉管道現場的工況及設計標準 《煙風煤粉管道零部件典型設計手冊》D-LD2000版 。

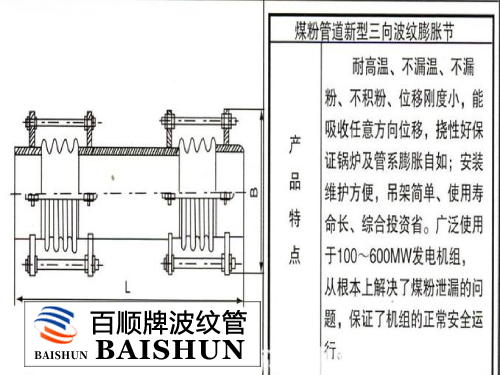

一、 煤粉管道三維補償器使用特點

  耐 高溫，不漏粉，不積粉位移剛度小；能夠吸收任意方向位移，撓性好，鍋爐及管系膨脹自如；煤粉專用波紋補償器安裝維護方便、吊架簡單、使用壽命長、綜合　投資省。廣泛應用于100∽600MW發電機組，從根 本上解決了煤粉泄漏的問題，確保了機組的正常安全運行。

二、 煤粉管道三維補償器結構特點



三、 煤粉管道三維補償器穩定性分析

             煤粉專用波紋管膨脹節采用多層復合型波紋管，計算每層波紋管各自承受的壓力是計算壓力引起的每層波紋管應力的關鍵。兩層管坯之間的間隙在0.15mm左右，由于層間間隙很小，波紋管在各個方向的應變幾乎相同。因此多層復合波紋管穩定性會達到要求。

四、 煤粉管道三維補償器壽命評估

            標準中的計算公式只能計算同種材料多層波紋管的壽命，對于復合型波紋管的壽命可以單獨評估每層波紋管的壽命，其中關鍵是理解每層波紋管如何分擔內壓。不銹鋼層按照GB/T12777-2019的壽命公式計算，而鋁制波紋管等可采用有限元分析疲勞壽命。

   會議結束，曹部長對會議進行了總結，煤粉管道三維補償器具有復合波紋管的性能，其穩定性及壽命采用疲勞壽命公式或者有限元進行分析。
