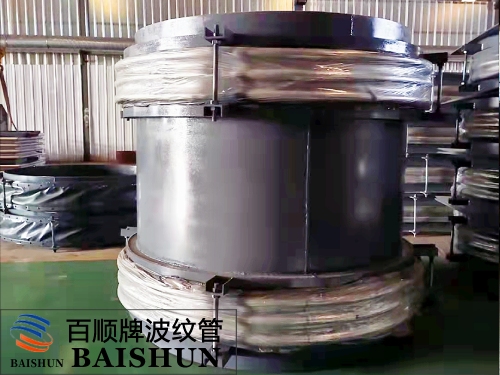

FZ復式自由型膨脹節對應的是GB/T12777-2008中復式拉桿波紋補償器，軸向型波紋膨脹節。FZ復式自由型膨脹節由中間接管所連接的兩個金屬波紋管及結構件組成，依據拉桿設置的位置不同，可以用于吸收軸向和橫向組合位移，不能承受波紋管壓力推力，屬于無約束型波紋補償器。





一、GB/T12777-2019標準中復式拉桿波紋補償器結構圖



二、FZ復式自由型膨脹節主要用途：

復式自由型膨脹節也叫復式拉桿波紋補償器，可依據拉桿的設置滿足不同方向的補償，可滿足軸向、橫向以及軸向和橫向的組合位移。

三、FZ復式自由型膨脹節可選材質

四、復式拉桿波紋補償器連接方法

當復式拉桿波紋補償器是焊接時，注意端接管要打坡口，然后再與管道直接焊接；如果是法蘭連接時，可用螺栓直接與管道法蘭連接。值得注意的是焊接區域要避免出現漏焊和虛焊。

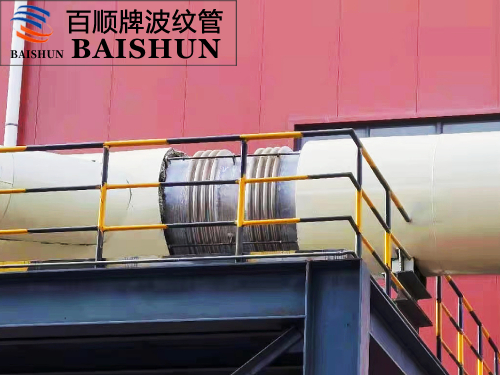

五、軸向型波紋膨脹節出廠及安裝

    河北偉業波紋管公司對軸向內壓式波紋補償器出廠前均做預拉伸——也稱“冷緊”。預拉伸正是為了讓管道在正常運行的時候，受熱產生膨脹，管道的伸長量剛好能夠使補償器相對壓縮，使得補償器理論上講是處于相對不受外力的狀態。預拉伸更是延長了波紋補償器的使用壽命，使之彈性更佳！

六、 FZ復式自由型膨脹節拉桿能不能拆除？

波紋補償器的拉桿裝置有的是需要拆掉的，有的責備不需要。軸向型波紋膨脹節的拉桿在安裝完畢后是需要拆除的，它裝拉桿的作用是為了防止運輸過程中，波紋補償器的波紋管因劇烈撞擊造成波紋變形或壓扁，是為了保護波紋。安裝好后需要拆除，才可以正常工作，否則補償器無法進行拉伸壓縮，起不到保護管道的作用。有的波紋管補償器的拉桿不可以拆除，如大拉桿橫向波紋補償器、小拉桿橫向波紋補償器、直管壓力平衡波紋補償器、軸向型復式拉桿波紋補償器。因為這些產品的拉桿不僅起到限位伸縮的功能，還要防止盲板力對波紋的損害。如果拆除拉桿，會造成很大的安全隱患。
